三轴高速重载加工中心 DMCC3

所属系列:船舶轮船加工中心
热门标签:工业铝材高速钻铣中心
咨询热线:

0531-88075688、400-680-6030

在线咨询 在线咨询
详情描述

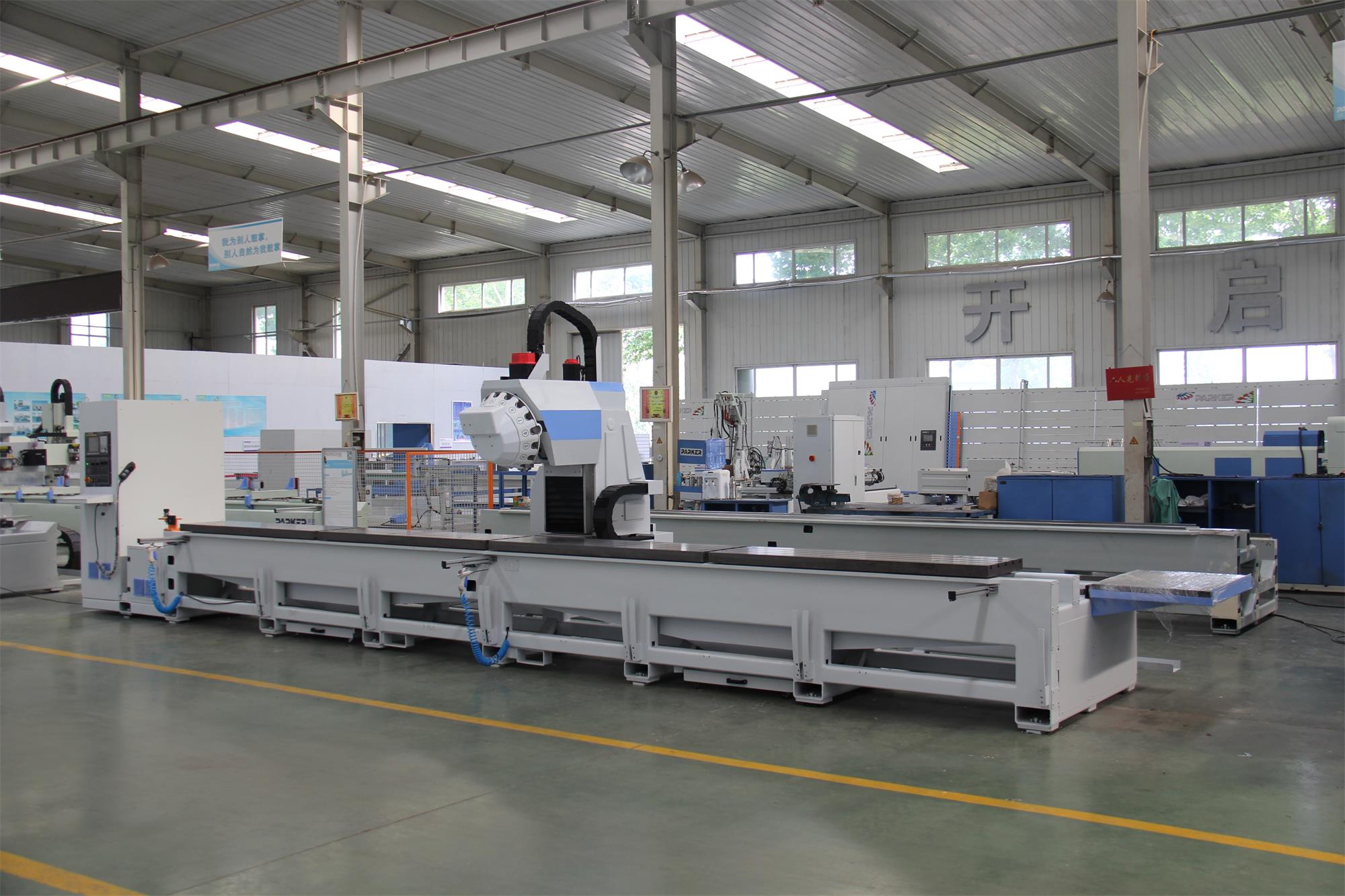

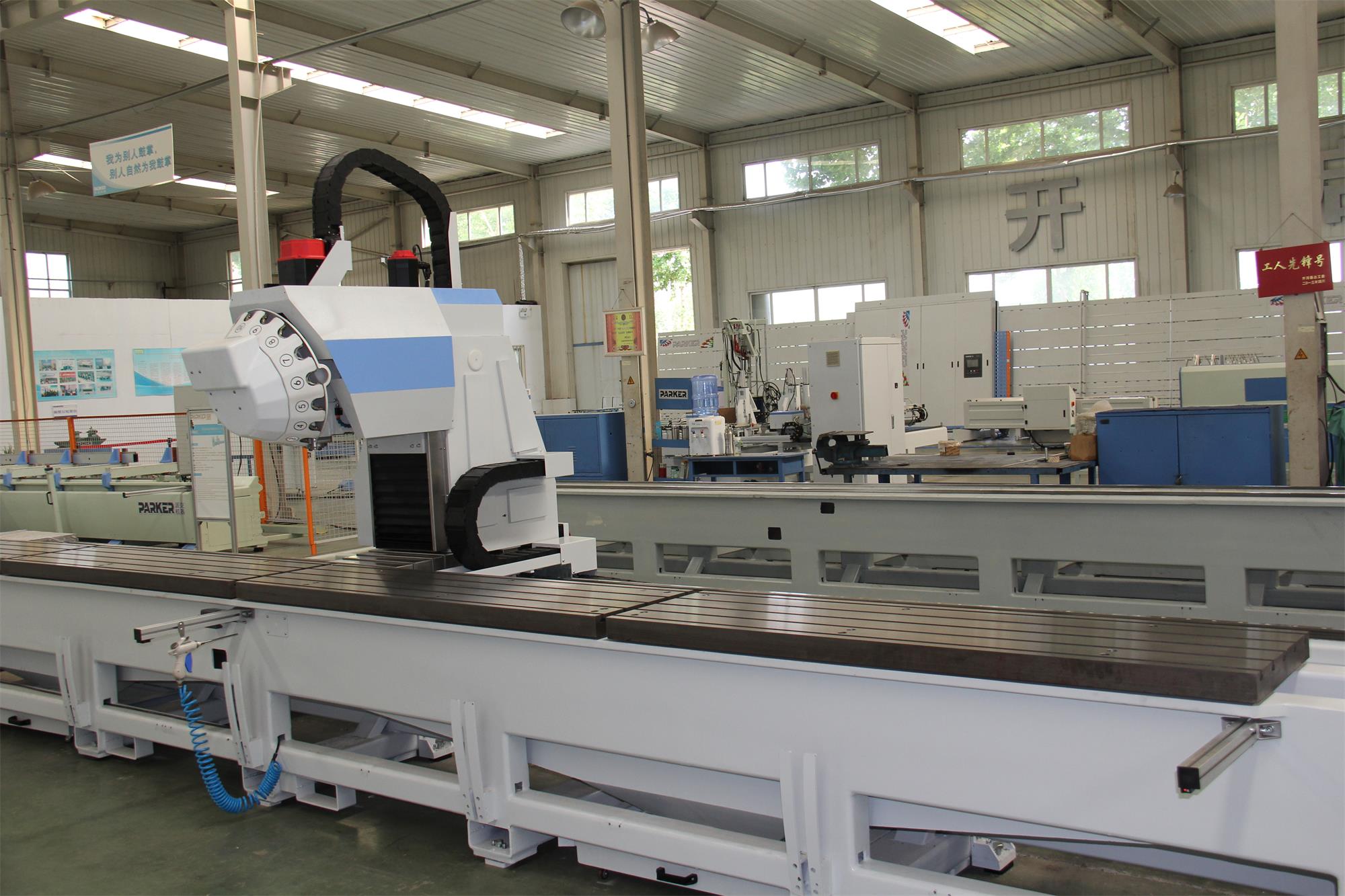

DMCC3派克机器铝型材数控三轴加工中心


DMCC3派克机器铝型材数控三轴加工中心

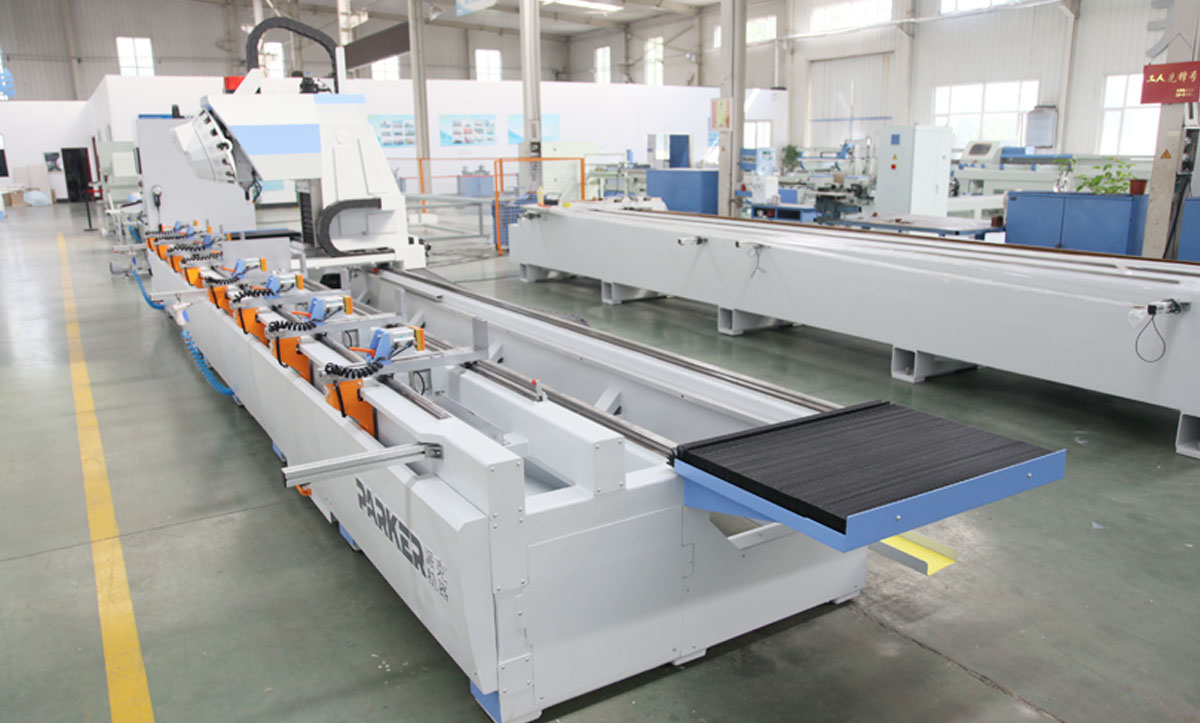

派克机器铝型材加工中心jpg








设备性能说明(FUNCTION):

1一体化床身,热处理定型,刚性好。

2总控电柜与机体一体化设计,方便运输、安装、操作,稳定性更高。

3配有集屑导槽,加工碎屑全部集中在床身下部抽屉内,方便清理。

4双区双工位加工,效率高,并可根据客户需求适当增加工位。

4夹具气路使用原装进口伸缩软管,使夹具具有更大的横向移动范围,适合各种型材的加工。

6点控式夹具刹车,更加方便操作人员对夹具进行移动和定位。

8电缆坦克链、各轴导轨及传动齿条、丝杠采用全防护结构,有效防止加工碎屑进入,大大提高传动部件的寿命。

9配有导轨自动注油系统,方便保养。

10装备微量润滑系统,采用植物性微量润滑油剂,无毒、无污染,有效保护刀具,提高刀具寿命。

11主轴采用原装台湾品牌,最高转速可达12000RPm。

12刀库采用原装台湾首轮品牌,配有16位刀具刀位,相邻换刀速度3.0秒。

13带有打孔,铣削挖槽,刚性攻丝攻牙功能,加工速度快,攻牙精度高。

14伺服主轴电机低速时大可输出23.9Nm,高速可达11000rpm,全面适应钢材重载加工及铜、铝合金材料的加工。

技术参数  TECHNICAL DATA.

行程 STROKE

X轴行程(Stroke for X axis)

4500mm/7000mm

Y轴行程(Stroke for Y axis)

400mm

Z轴行程(Stroke for Z axis)

400mm

主轴 SPINDLE

主轴转速(Spindle Speed)

12000 RPM

主轴锥度

BT30

主轴功率

5.5kw

主轴至工作台距离

最低100mm,最高500mm

刀库 TOOLS

刀库款式(Tools Changer Format)

转塔式

刀库容量(Capacity Of Tools Magazine)

16 PCS

相邻换刀时间(Tool Change Time)

3.0s

移动速度 MOVING SPEED                  发那科系统              台湾新代系统

X轴移动(X Axis Moving Speed)

60m/min                  80m/min

Y轴移动(Y Axis Moving Speed)

30m/min                  60m/min

Z轴移动(Z Axis Moving Speed)

30m/min                  60m/min

X/Y/Z进给速度(X/Y/Z Feeding Speed)

0~2000mm/min

马达功率 POWER OF MOTOR

主轴驱动马达(Spindle Driven Motor)

5.5KW

X/Y/Z驱动马达(X/Y/Z Driven Motor)

1.8KW、 1.8KW 、1.8KW



润滑冷却系统 LUBRICATING SYSTEM

润滑系统(Lubricating System)

广东宝腾

冷却系统(Cooling System)

SAGELY

精密度 PRECISION

X/Y/Z轴定位精度(Position Precision Of X/Y/Z Axis)

±0.02mm

重复定位精度(Repeating Position)

±0.02mm

机械规格 SIXE OF MACHINE

电源(Power Supply)

AC  380V  50Hz

总功率(Power)

15 KW

气压需求(Air Pressure)

0.5MPa~0.8MPa

重量(Weight)

5T

外形尺寸

10000mm×2300mm×2800mm

零部件使用品牌及规格  MAIN COMPONENT CONFIGURATION

操作系统(Operation System)

日本FANUC、 台湾新代系统

伺服电机(Serve Motor)

FANUC、 安川

主轴电机(Spindle Motor)

FANUC、北京CTB

主轴(Spindle)

台湾 CELL

刀库(Tools Magazine)

台湾首轮

导轨(Guide Rails)

日本 THK

轴承(Bearings)

日本 NSK

丝杆(Ball Screw)

台湾 TBI

电气件(Electrical Parts)

法国施耐德 Schneider

气动元件(Pneumatic Components)

台湾 AIRTAC、日本SMC

减速机(Reducer)

台湾 ATG
