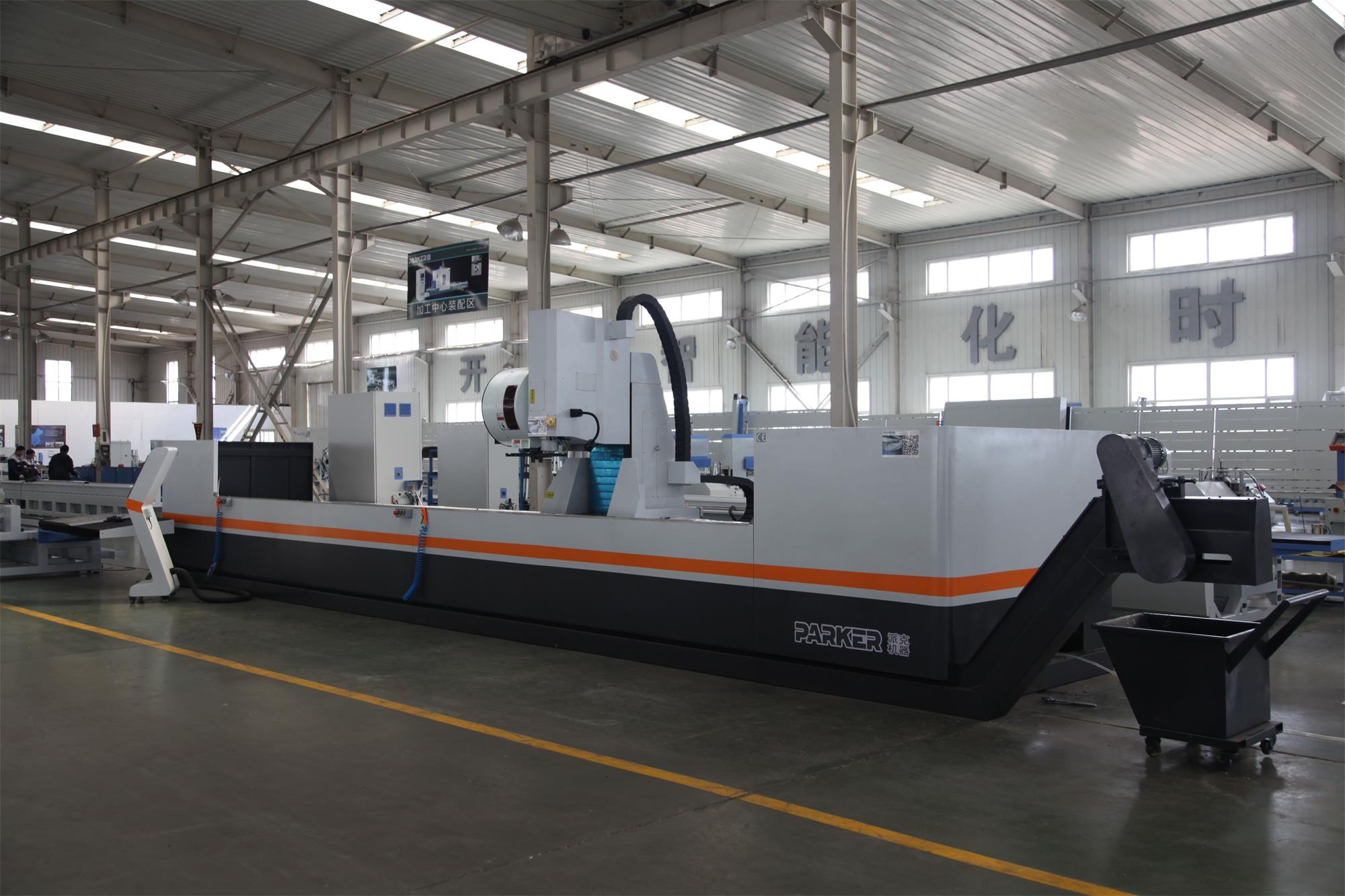

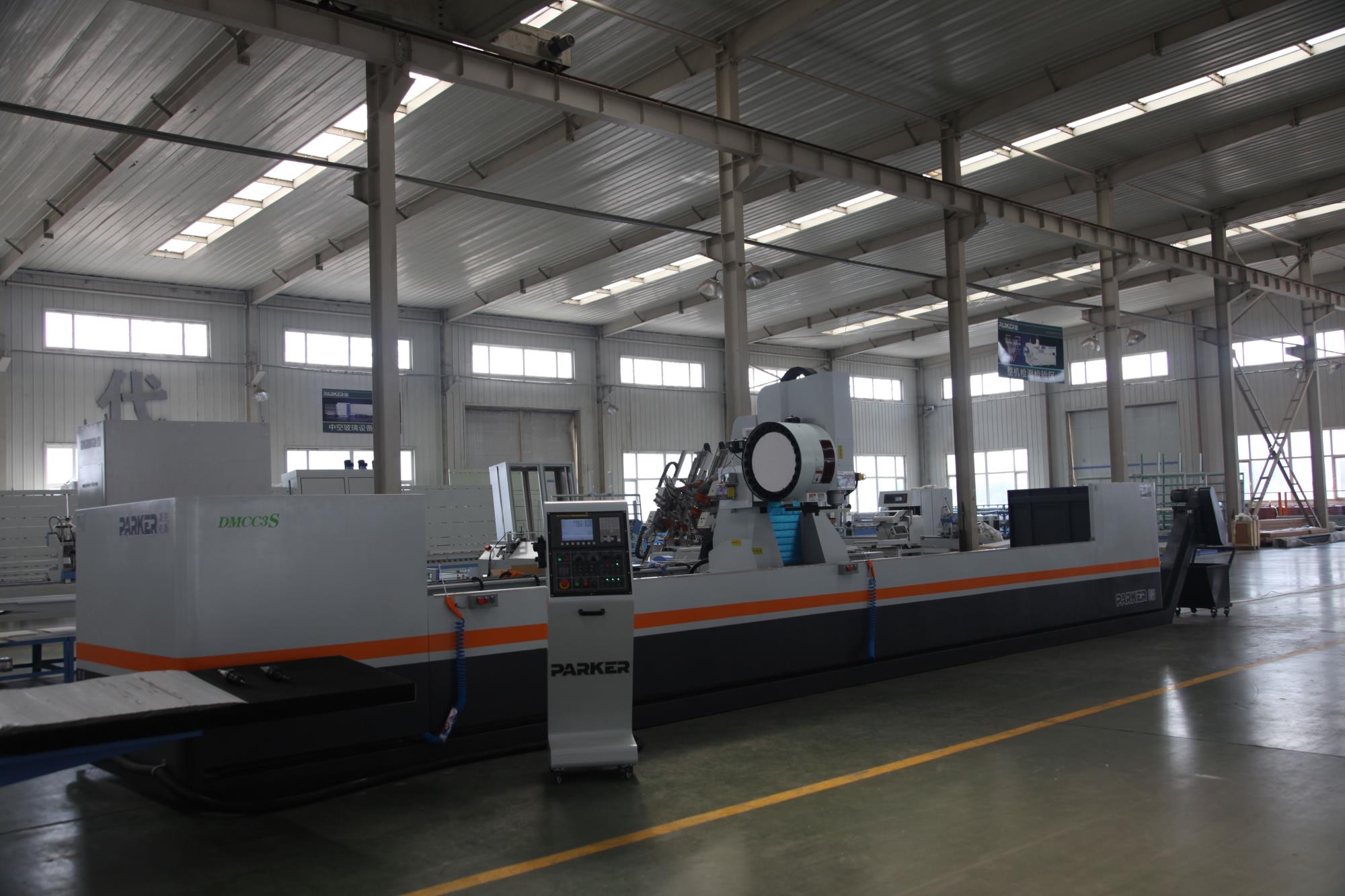

设备性能说明：
1、一体化床身，采用Q235A焊接或环氧树脂砂铸造工艺制造床身机架，并经过热定型处理，保证长时精度及稳定性。
2、总控电柜与机体一体化设计，方便运输、安装、操作，稳定性更高。
3、选装链条式集屑排屑系统，方便清理。
4、设置多工位加工，效率高。
5、设备X、Y、Z轴定位最高速度可达60m、30m、30m/min。
6、电缆坦克链、各轴导轨及传动齿条、丝杠采用全防护结构，有效防止加工碎屑进入，大大提高传动部件的寿命。
7、配有导轨自动注油润滑系统，方便保养。
8、选装刀具微量润滑系统或切削液水冷却循环系统，有效保护刀具，提高刀具寿命，并配置油水分离器（切削液水冷却循环系统），有效分离切削液中的润滑油，有效提高切削液的使用寿命。
9、主轴采用原装台湾数格品牌，最高转速可达12000RPm，其性能和寿命都远远高于同类产品。
10、刀库采用原装台湾首轮品牌，配有24位刀具刀位，相邻换刀速度2.0秒。
11、带有刚性攻牙功能，加工速度快，攻牙精度高。
12、伺服主轴电机低速最大可输出35.8Nm，高速可达12000rpm，适应钢材重载加工及铜、铝合金材料的加工。
13、原装FANUC数控系统，操作简单，稳定性、实用性高，同时系统单独配置刀具寿命管理系统，方便进行刀具的寿命管理。
14、配置有油水分离器，将油和水进行自动分离。
15、配置有防护安全门,保证设备操作人员的安全，同时防止废屑废液的飞溅。
系统可预留机械手接口，以配合增加机械手。
技术参数 TECHNICAL DATA.
行程 STROKE | ||
X轴行程（Stroke for X axis） | 4500/7000mm（2500mm~12500mm可定制） | |
Y轴行程（Stroke for Y axis） | 500mm | |
Z轴行程（Stroke for Z axis） | 500mm | |
主轴 SPINDLE | ||
主轴转速（Spindle Speed） | 12000 RPM | |
主轴锥孔（Spindle Taper） | BT40 | |
刀库 TOOLS | ||
刀库款式（Tools Changer Format） | 圆盘式 | |
刀库容量（Capacity Of Tools Magazine） | 24 | |
相邻换刀时间（Tool Change Time） | 2.0秒（2.0 sec） | |
移动速度 MOVING SPEED | ||
X轴移动（X Axis Moving Speed） | 60m/min | |
Y轴移动（Y Axis Moving Speed） | 30m/min | |
Z轴移动（Z Axis Moving Speed） | 30m/min | |
X/Y/Z进给速度（X/Y/Z Feeding Speed） | 1-2000mm/min | |
马达功率 POWER OF MOTOR | ||
主轴驱动马达（Spindle Driven Motor） | 7.5 kw | |
X/Y/Z驱动马达（X/Y/Z Driven Motor） | 3.0 kw | |
润滑冷却系统 LUBRICATING SYSTEM | |
润滑系统（Lubricating System） | 集中自动润滑 |
冷却系统（Cooling System） | 微量润滑冷却/喷水冷却（Water Cooling System） |
精密度 PRECISION | |
X 轴定位精度（Position Precision Of X Axis） | ±0.05 mm （全行程） |
Y/Z 轴定位精度（Position Precision Of Y /Z Axis） | ±0.02 mm |
重复定位精度（Repeating Position） | ±0.02 mm |
机械规格 SIXE OF MACHINE | |
电源（Power Supply） | AC 380V 50Hz |
总功率（power） | 23kw |
气压需求（Air Pressure） | 0.5MPa – 0.8MPa |
高度（Height） | 2600 mm （运输时Z轴调低，高度会降低） |
重量（Weight） | 5000 kg~22000KG |
占地面积（Area） | 9000mm×2700mm×2600mm（4500机型含链板式排屑机尺寸） |
零部件使用品牌及规格 MAIN COMPONENT CONFIGURATION | |
操作系统（Operation System） | FANUC 0I MF SYSTEM |
伺服电机（Serve Motor） | FANUC β系列 |
主轴电机（Spindle Motor） | FANUC，7.5KW，最高转速12000 RPM |
主轴（Spindle） | 台湾 数格品牌，BT40，最高转速12000RPM |
刀库（Tools Magazine） | 台湾首轮（HAND WHEEL INDUSTRY）24位刀库TURRET |
导轨（Guide Rails） | 日本 THK |
轴承（Bearings） | 日本 NSK |
丝杆（Ball Screw） | 台湾 TBI C5 |
手轮（Hand wheel） | 台湾 远詹 |
电气件（Electrical Parts） | 法国 施耐德 Schneider |
气动元件（Pneumatic Components） | 台湾 AIRTAC |
减速机（Reducer） | 台湾 ATG |
水泵电机（Water Pump） | 上海 至宝 |
导轨润滑系统（Guide Rail Lubrication System） | 广东宝腾 |
