设备性能说明(FUNCTION):
1.本机由数控系统、自动送料系统、切割系统和辅助系统等几部分组成;

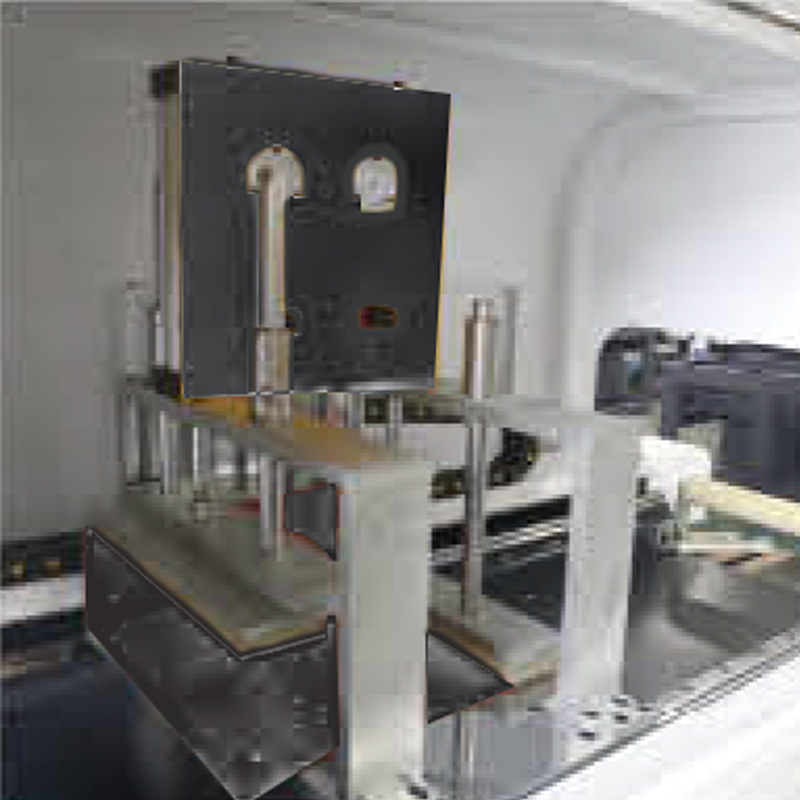

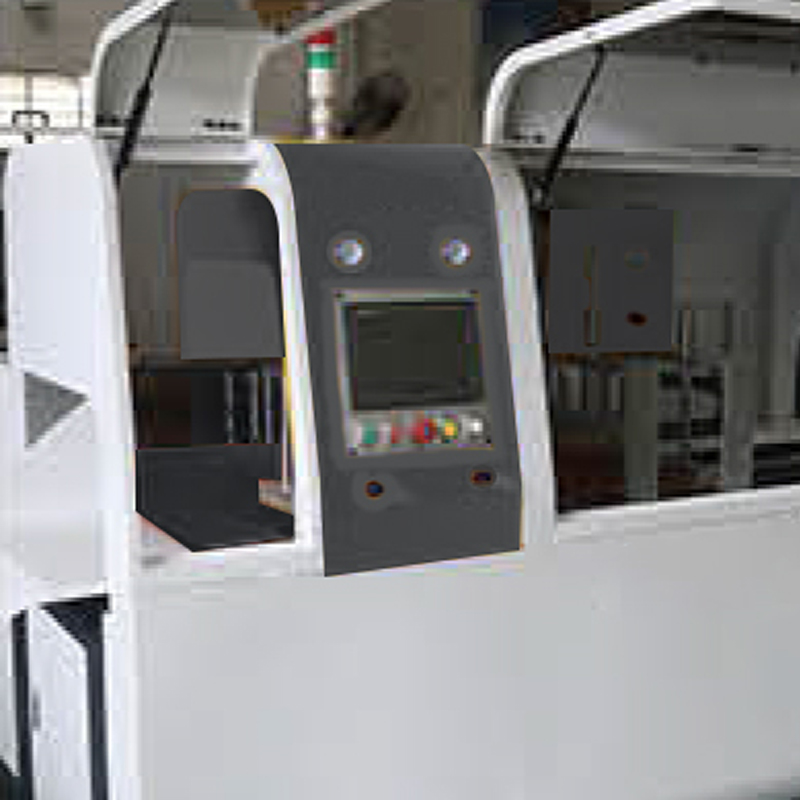

2.数控系统由PLC加触摸屏控制,输入每次进料的长度和数量,自动完成送料、压紧(气缸垂直压紧+侧顶水平夹紧)、切割等全部加工动作;
3.自动送料系统由伺服电机,滚珠丝杆,和线性导轨组成;
4.切割系统主要由主轴电机、伺服电机、线性导轨组成。主轴电机通过精密滑块置于线性导轨上,由滚珠丝杆带动往返由内向外运动,进行切割,切割速度与返回速度均可自行设定
5.断料后工作台自动分离,确保切割面不受损害,实现镜面切割;本机有拉尾料功能,可以实现无尾料,减少尾料浪费;
6. 本机采用全封闭防护设计,选配吸尘器收集铝屑。
7.采用主轴电机直连锯片降低震动副。
二:技术参数 TECHNICAL DATA.
电源 | 三相380V 3相5线 50Hz | 气压 | 0.4~0.6Mpa |
环境温度 | -15~45℃ | 噪音污染 | ≤80MP |
切割电机功率 | 7.5KW | 主电机转速 | 3000r/min |
额定电压 | 380V/50Hz | 额定气压 | 0.4Mpa~0.8Mpa |
控制方式 | 数控伺服控制 | 单次送料长度 | 5mm-2000mm |
移动头定位速度 | 18m/min(可参数化调节) | 锯片尺寸 | 405-550mm |
进刀方式 | 平推式进刀 | 切割垂直度 | 5′ |
下料精度 | ±0.1mm | 超短尾料 | <150mm |
切割型材高度 | ≤190mm | 切割型材宽度 | ≤400mm |
外形尺寸 | 4000mm*1800mm*1700mm | 重量 | 约1200Kg |
