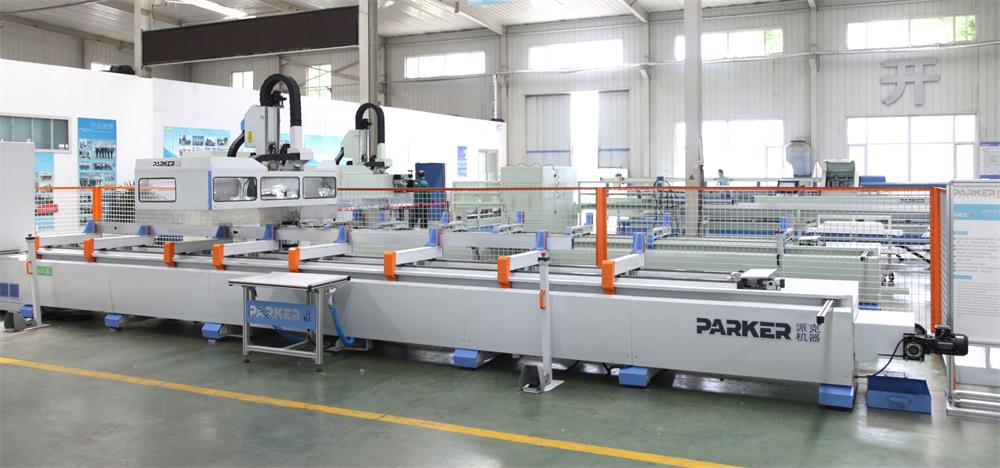

新型高速四轴数控加工中心 DMCC6

所属系列:汽车配件加工中心
热门标签:工业铝材高速钻铣中心
咨询热线:

0531-88075688、400-680-6030

在线咨询 在线咨询
详情描述




行程 STROKE

X轴行程(Stroke for X axis)

7000mm

Y轴行程(Stroke for Y axis)

870mm

Z轴行程(Stroke for Z axis)

610mm

主轴 SPINDLE

主轴转速(Spindle Speed)

18000

刀库 TOOLS

刀库款式(Tools Changer Format)

转盘

刀库容量(Capacity Of Tools Magazine)

6刀位

相邻换刀时间(Tool Change Time)

2.8s

移动速度 MOVING SPEED

X轴移动(X Axis Moving Speed)

0~90m/min

Y轴移动(Y Axis Moving Speed)

0~80m/min

Z轴移动(Z Axis Moving Speed)

0~70m/min

X/Y/Z进给速度(X/Y/Z Feeding Speed)

0~2000mm/min

马达功率 POWER OF MOTOR

主轴驱动马达(Spindle Driven Motor)

5.5kw

X/Y/Z/A驱动马达(X/Y/Z/A Driven Motor)

1.8kw、0.85kw、0.85kw、0.75kw、




润滑冷却系统 LUBRICATING SYSTEM

润滑系统(Lubricating System)

广东宝腾

冷却系统(Cooling System)

SAGELY

精密度 PRECISION

X 轴定位精度(Position Precision Of X Axis)

±0.05mm

Y/Z 轴定位精度(Position Precision Of Y /Z Axis)

±0.02mm

重复定位精度(Repeating Position)

±0.02mm

机械规格 SIXE OF MACHINE

电源(Power Supply)

380V/50Hz

总功率(Power)

12kw

气压需求(Air Pressure)

0.5-0.8Mpa

重量(Weight)

4.7t

占地面积(Area)

10100×2300×2600mm

零部件使用品牌及规格  MAIN COMPONENT CONFIGURATION

操作系统(Operation System)

德国PA

伺服电机(Serve Motor)

日本安川

主轴(Spindle)

HSD意大利

导轨(Guide Rails)

日本 THK

轴承(Bearings)

日本 NSK

丝杆(Ball Screw)

TBI台湾

电气件(Electrical Parts)

法国 Schneider

气动元件(Pneumatic Components)

台湾 AIRTAC、日本SMC

减速机(Reducer)

台湾 ATG
