设备性能说明（FUNCTION）：
1.超高速定位加工，可达100m/min。

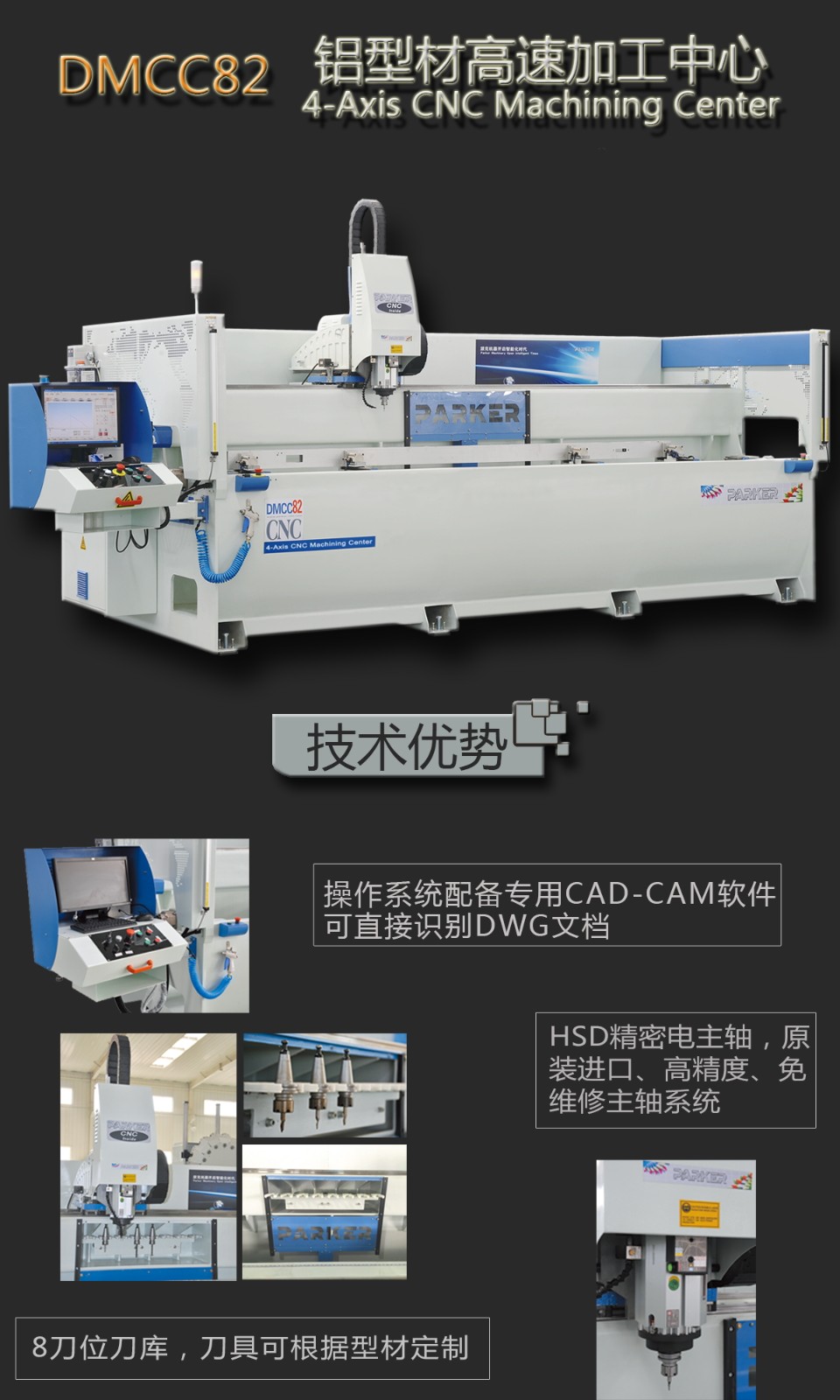

2.配备专用CAD-CAM软件。

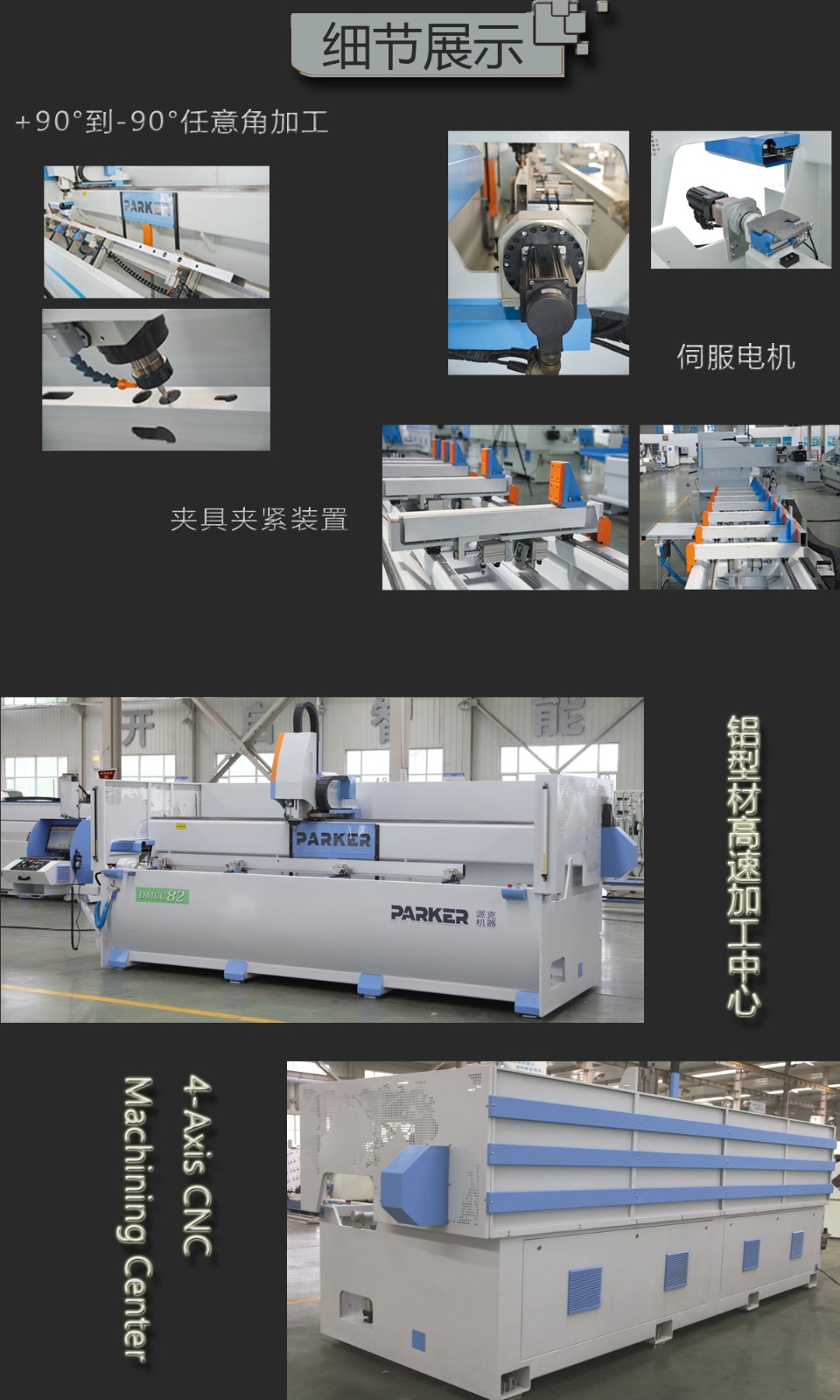

3.+90°到-90°任意角度加工。
4.半干式刀具冷却系统，无毒无污染，便于清洁。
5.精密分配型导轨自动润滑。
6. 具备选择加工功能。
7. 意大利原装HSD电主轴及8刀位刀库。
8.真正实现四轴联动及插补，可加工圆管材料。
9. 单次加工及多次循环可自由设定，提高效率。
10双定位可选，可一次加工两件工件，及超长工件。
技术参数 TECHNICAL DATA.
行程 STROKE | ||
X轴行程（Stroke for X axis） | 3500mm | |
Y轴行程（Stroke for Y axis） | 400mm | |
Z轴行程（Stroke for Z axis） | 400mm | |
主轴 SPINDLE | ||
主轴转速（Spindle Speed） | 15000 | |
刀库 TOOLS | ||
刀库款式（Tools Changer Format） | 直排式 | |
刀库容量（Capacity Of Tools Magazine） | 8刀位刀库 | |
相邻换刀时间（Tool Change Time） | 2.7s | |
移动速度 MOVING SPEED | ||
X轴移动（X Axis Moving Speed） | 100000mm/min | |
Y轴移动（Y Axis Moving Speed） | 80000mm/min | |
Z轴移动（Z Axis Moving Speed） | 60000mm/min | |
X/Y/Z进给速度（X/Y/Z Feeding Speed） | 0-2000mm/min | |
马达功率 POWER OF MOTOR | ||
主轴驱动马达（Spindle Driven Motor） | 5.5kw | |
X/Y/Z/A驱动马达（X/Y/Z/A Driven Motor） | 1.3Kw 1.5Kw 1.0Kw 1.3Kw | |
润滑冷却系统 LUBRICATING SYSTEM | |
润滑系统（Lubricating System） | 广东宝腾 |
冷却系统（Cooling System） | SAGELY |
精密度 PRECISION | |
X 轴定位精度（Position Precision Of X Axis） | ±0.05mm |
Y/Z 轴定位精度（Position Precision Of Y /Z Axis） | ±0.02mm |
重复定位精度（Repeating Position） | ±0.02mm |
机械规格 SIXE OF MACHINE | |
电源（Power Supply） | AC 380V 50Hz |
总功率（Power） | 约 11KW |
气压需求（Air Pressure） | 0.5MPa – 0.8MPa |
重量（Weight） | 约3t |
外形尺寸（Area） | 5350*1800*2500mm |
零部件使用品牌及规格 MAIN COMPONENT CONFIGURATION | |
操作系统（Operation System） | 台湾新代 |
伺服电机（Serve Motor） | 日本安川 |
主轴（Spindle） | 意大利HSD |
导轨（Guide Rails） | 日本 THK |
轴承（Bearings） | 日本 NSK |
丝杆（Ball Screw） | 台湾 TBI |
电气件（Electrical Parts） | 法国 Schneider |
气动元件（Pneumatic Components） | 台湾 AIRTAC |
减速机（Reducer） | 台湾 ATG |
