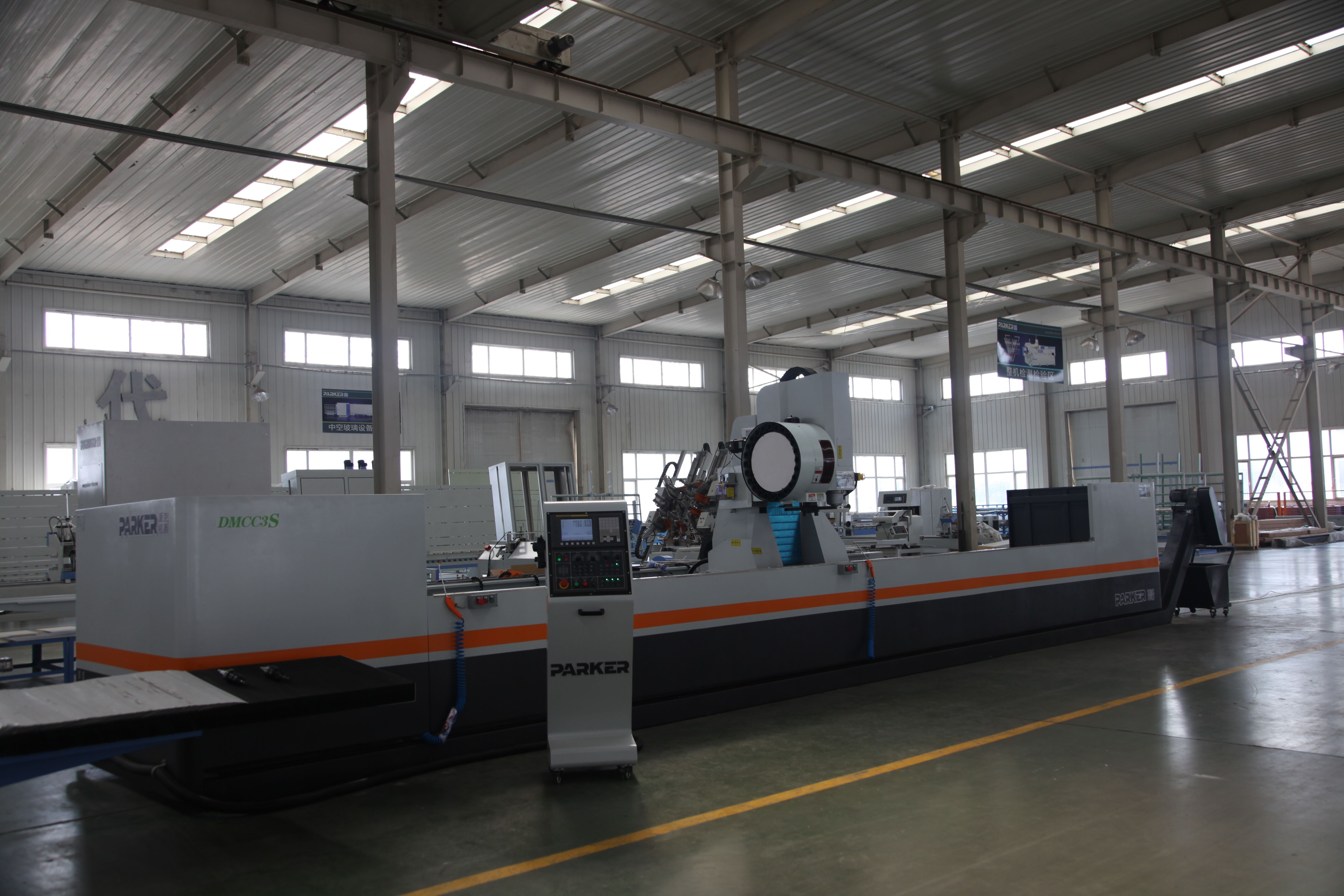

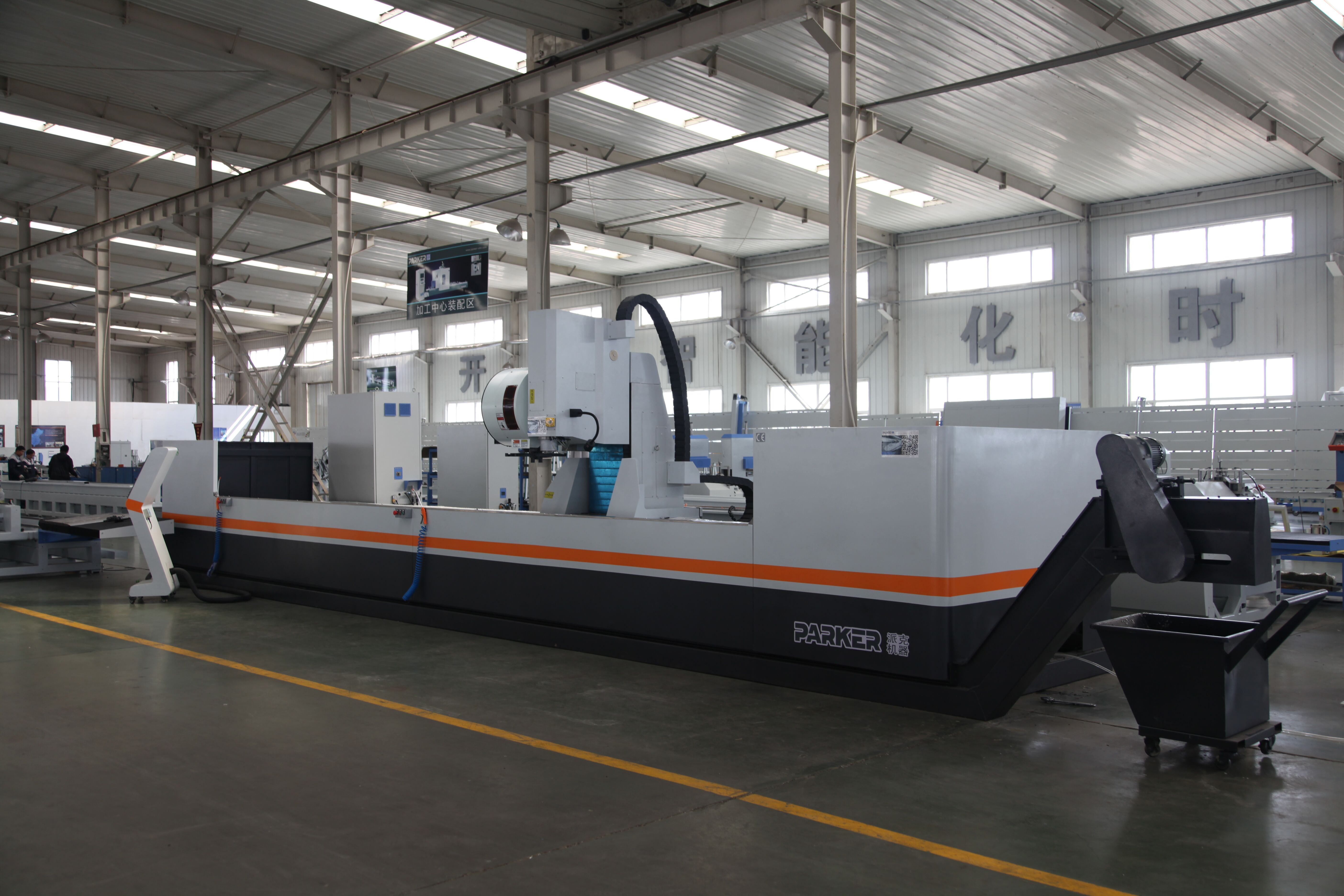

三轴高速重载加工中心DMCC3S(BT40)

所属系列:汽车配件加工中心
热门标签:工业铝材高速钻铣中心
咨询热线:

0531-88075688、400-680-6030

在线咨询 在线咨询
详情描述










设备性能说明

1、一体化床身采用Q235A焊接或环氧树脂砂铸造工艺制造床身机架,并经过热定型处理,保证长时精度及稳定性。

2、总控电柜与机体一体化设计,方便运输、安装、操作,稳定性更高。

3、选装链条式集屑排屑系统,方便清理。

4、设置多工位加工,效率高。

5、设备X、Y、Z轴定位高速度可达60m30m30m/min。

6、电缆坦克链、各轴导轨及传动齿条、丝杠采用全防护结构,有效防止加工碎屑进入,大大提高传动部件的寿命。

7、配有导轨自动注油润滑系统,方便保养。

8、选装刀具微量润滑系统或切削液水冷却循环系统,有效保护刀具,提高刀具寿命,并配置油水分离器(切削液水冷却循环系统),有效分离切削液中的润滑油,有效提高切削液的使用寿命。

9、主轴采用原装台湾数格品牌,高转速可达12000RPm,其性能和寿命都远远高于同类产品。

10、刀库采用原装台湾首轮品牌,配有24位刀具刀位,相邻换刀速度2.0

11、带有刚性攻牙功能,加工速度快,攻牙精度高。

12、伺服主轴电机低速大可输出35.8Nm,高速可达12000rpm,适应钢材重载加工及铜、铝合金材料的加工。

13、原装FANUC数控系统,操作简单,稳定性、实用性高,同时系统单独配置刀具寿命管理系统,方便进行刀具的寿命管理。

14、配置有油水分离器,将油和水进行自动分离。

15、配置有防护安全门,保证设备操作人员的安全,同时防止废屑废液的飞溅。

16、系统可预留机械手接口,以配合增加机械手。



技术参数 TECHNICAL DATA.

行程 STROKE

X轴行程(Stroke for X axis)

4500/7000mm(2500mm~12500mm可定制)

Y轴行程(Stroke for Y axis)

500mm

Z轴行程(Stroke for Z axis)

500mm

主轴 SPINDLE

主轴转速(Spindle Speed)

12000 RPM

主轴锥孔(Spindle Taper)

BT40

刀库 TOOLS

刀库款式(Tools Changer Format)

圆盘式

刀库容量(Capacity Of Tools Magazine)

24

相邻换刀时间(Tool Change Time)

2.0秒(2.0 sec)

移动速度 MOVING SPEED

X轴移动(X Axis Moving Speed)

60m/min

Y轴移动(Y Axis Moving Speed)

30m/min

Z轴移动(Z Axis Moving Speed)

30m/min

X/Y/Z进给速度(X/Y/Z Feeding Speed)

1-2000mm/min

马达功率 POWER OF MOTOR

主轴驱动马达(Spindle Driven Motor)

7.5 kw

X/Y/Z驱动马达(X/Y/Z Driven Motor)

3.0 kw


润滑冷却系统 LUBRICATING SYSTEM

润滑系统(Lubricating System)

集中自动润滑

冷却系统(Cooling System)

微量润滑冷却/喷水冷却(Water Cooling System)

精密度 PRECISION

X 轴定位精度(Position Precision Of X Axis)

±0.05 mm (全行程)

Y/Z 轴定位精度(Position Precision Of Y /Z Axis)

±0.02 mm

重复定位精度(Repeating Position)

±0.02 mm

机械规格 SIXE OF MACHINE

电源(Power Supply)

AC  380V  50Hz

总功率(power

23kw

气压需求(Air Pressure)

0.5MPa – 0.8MPa

高度(Height)

2600 mm (运输时Z轴调低,高度会降低)

重量(Weight)

5000 kg~22000KG

占地面积(Area)

9000mm×2700mm×2600mm(4500机型含链板式排屑机尺寸)

零部件使用品牌及规格 MAIN COMPONENT CONFIGURATION

操作系统(Operation System)

FANUC 0I MF SYSTEM

伺服电机(Serve Motor)

FANUC β系列

主轴电机(Spindle Motor)

FANUC,7.5KW,转速12000 RPM

主轴(Spindle)

台湾 数格品牌,BT40,高转速12000RPM

刀库(Tools Magazine)

台湾首轮(HAND WHEEL INDUSTRY)24位刀库TURRET

导轨(Guide Rails)

日本 THK

轴承(Bearings)

日本 NSK

丝杆(Ball Screw)

台湾 TBI C5

手轮(Hand wheel)

台湾 远詹

电气件(Electrical Parts)

法国 施耐德 Schneider

气动元件(Pneumatic Components)

台湾 AIRTAC

减速机Reducer

台湾 ATG

水泵电机Water Pump

上海 至宝

导轨润滑系统(Guide Rail Lubrication System)

广东宝腾
